用于冷轧机和处理线的非接触式测厚仪
用于冷轧机和处理线的非接触式测厚仪
Thermo Scientific™

用于冷轧机和处理线的非接触式测厚仪

利用适用于钢材生产的非接触式板带测厚仪实现精准的生产线操作控制。
Have Questions?
更改视图buttonViewtableView
货号测量范围源类型
101440300.1 至 25 mmX 射线,通常为 55 至 120 kV(自定义 kV 以适合具体应用)
1176280.1 至 6.0 mm1 x Am 241(37GBq 或 111GBq)
1150630.1 至 5.0 mm (RM 100),0.1 至 6.5 mm (RM 110)RM 100: Am-241(最大 111 GBq);RM 110:X 射线源(最大 80 kV)
13812厚度测量范围0.1 至 6.0 mm3 x Am 241(37GBq 或 111GBq)
LASERTX厚度测量范围1 至 15 mmLaser
5 选项
货号 10144030
价格(CNY)/ Each
-
申请报价
测量范围:
0.1 至 25 mm
源类型:
X 射线,通常为 55 至 120 kV(自定义 kV 以适合具体应用)
准确的处理线钢材厚度测量可确保成品具备特定的机械特性。适用于冷轧机和处理线的 Thermo Scientific™ 非接触式测厚仪可以为各种处理线和冷轧机的金属板带提供可靠的非接触式厚度测量。我们的测厚仪范围从同位素和 X 射线到激光和其他基于光学的传感器,并且我们在为您的应用选择最佳传感器方面具备丰富经验。借助于在非接触式厚度测量方面超过 65 年的经验,我们能够解决在冷轧或工艺线中遇到的任何挑战。

用于冷轧机和处理线的 Thermo Scientific™ 非接触式测厚仪产品系列包括:

Thermo Scientific Laser TX 光学测厚仪

  • 具有传感器的激光三角测量,非常适合测量片材厚度范围
  • 对片材成分完全不敏感,传感器安全,无需辐射登记或许可
  • 标准设计为整卷板带的全长提供厚度监测。
  • 运用基于激光的传感器完全省去了进行半年常规检查的需要

Thermo Scientific RM 100 PL / RM 110 PL 板带测厚仪

  • 传感器封装在一个重型工业级 C 形架中,用于中心线测量,以提供可靠的数据。
  • 伽马射线测量头在可选的扫描模式中可测量中心线厚度和板带截面厚度。
  • X 射线测量头在恶劣环境中只需要最低程度的维护。
  • 高效、基于电离室的辐射检测器提供优秀的测量稳定性。

Thermo Scientific RM 200 PL 和 RM 200 CM 板带测厚仪

  • 伽马射线测量头在可选的扫描模式中可测量中心线厚度和板带截面厚度。
  • 专为苛刻环境中的最低维护而设计。
  • 为可逆式冷轧机应用或带有双开卷机的处理线提供一拖二双机架配置。
  • 在冷轧机上使用时,为进一步避免冷轧油的影响,RM 200 CM 包含了附加的密封件和经过改进的检查口。

Thermo Scientific RM 302 ES 瞬时三点测厚仪

  • 瞬时三 点测量:中间传感器获取板带中心厚度,而两个边部传感器则获取边缘厚度。
  • 高效检测器用以在横向提供小于 12 mm 的测量分辨率。
  • 坚固耐用、带电力驱动的 C 形架。

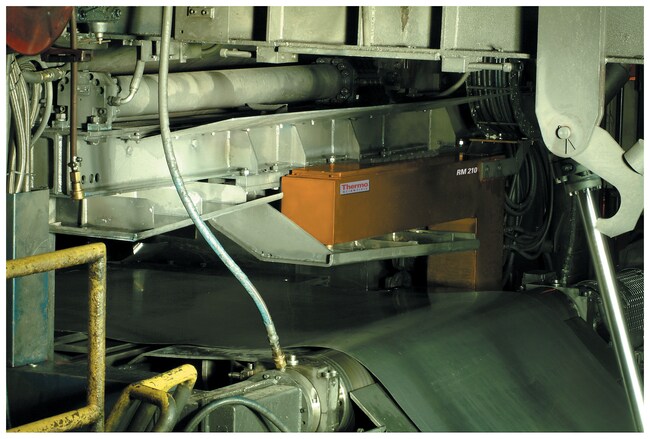

Thermo Scientific RM 210 CM 板带测厚仪

  • 为每种冷轧应用提供非接触式在线测量。
  • 低噪音模拟量输出使板带符合更严格的公差要求。
  • 可用于轧机的手动、AGC 或自适应控制。
  • 可扩展架构,每个电气柜可配备两个或三个传感器 C 形架。

Thermo Scientific RM 319 边缘轮廓测厚仪

Thermo Scientific RM319 边缘轮廓测厚仪已停产。这些产品的服务和备件将继续提供到 2023 年底。如果您有任何服务需求,请使用上述链接联系服务部。

推荐用于

  • 冷轧机

  • 可逆式轧机(双配置)

  • 拉伸弯曲矫直机

  • 酸洗线、退火线、剪切线和检测线

  • 纵切线

  • 定长切割剪切线

  • 涂装线的入口或出口测厚

  • 高性能处理线

  • 多机架式轧机

  • 镀锌生产线的入口或出口

规格
测量范围0.1 至 25 mm
应用冷轧, 处理线
描述适用于处理线的 RM 210 CM 板带测厚仪:热镀锌线 入口/出口;电镀锌、电镀锡和其他金属涂层生产线、纵切作业线、酸洗作业线和其他重卷作业线 冷轧机:单机架、可逆式轧机、多机架轧机和 Z 型轧机
测量气隙C 形架气隙通常为 200 mm(7.87 英寸),可选 100 mm(3.93 英寸)和 300 mm(11.81 英寸)
测量原理射线穿透式检测
测量头数量根据应用,一般为 1 个(单点测量),但每个电气柜最多有三个传感器架
C 形架喉深(英制)中心线 C 形架为 47.24 英寸
C 形架喉深(公制)中心线 C 形架一般为 1200 mm
采样时间一般为 1 ms
源类型X 射线,通常为 55 至 120 kV(自定义 kV 以适合具体应用)
钢带宽度中心线 C 形架的最大板带宽度通常为 2000 mm(78.74 英寸)
Unit SizeEach
